Objawy uszkodzonego czujnika MAP. Jak rozpoznać problem z ciśnieniem w kolektorze dolotowym?
Spadek mocy i Check Engine nie zawsze oznaczają awarię MAP. Sprawdź, jak analizować ciśnienie w kolektorze i znaleźć rzeczywistą przyczynę problemu.
Spadek mocy, nierówna praca silnika, większe spalanie czy zapalona kontrolka Check Engine mogą sugerować problem z układem dolotowym. Jednym z elementów, który bierze udział w kontroli jego pracy, jest czujnik MAP. Problem w tym, że uszkodzony czujnik MAP może powodować objawy bardzo podobne do nieszczelności dolotu, problemów z EGR, przepustnicą, turbosprężarką czy instalacją elektryczną. Sama obecność kodu błędu związanego z ciśnieniem nie wystarcza więc do podjęcia decyzji o wymianie części.
MAP to skrót od Manifold Absolute Pressure. Czujnik mierzy ciśnienie absolutne w kolektorze dolotowym, a sterownik silnika wykorzystuje jego sygnał do oceny aktualnych warunków pracy jednostki. W zależności od konstrukcji samochodu informacja ta może uczestniczyć między innymi w obliczaniu obciążenia silnika, sterowaniu dawką paliwa czy kontrolowaniu doładowania.
Właśnie dlatego diagnostyka MAP powinna opierać się na zależnościach pomiędzy parametrami, a nie na jednej wartości odczytanej ze skanera.
Jakie objawy daje uszkodzony czujnik MAP i za co odpowiada jego sygnał?
Nieprawidłowy sygnał MAP może spowodować, że sterownik otrzyma błędną informację o warunkach panujących w układzie dolotowym. Jeżeli wskazanie nie odpowiada rzeczywistej sytuacji, ECU może nieprawidłowo interpretować obciążenie silnika i odpowiednio korygować jego pracę.
Kierowca może wtedy zauważyć słabszą reakcję na pedał gazu, utratę mocy, nierówną pracę, szarpanie albo zwiększone zużycie paliwa. W niektórych samochodach pojawia się Check Engine, a przy większej rozbieżności parametrów sterownik może ograniczyć osiągi i przejść w tryb awaryjny. Zależnie od rodzaju silnika i charakteru usterki może również wystąpić zwiększone dymienie lub problem z płynnym rozwijaniem mocy.
Trzeba jednak zachować ostrożność przy interpretacji takich objawów. Żaden z nich sam w sobie nie potwierdza uszkodzenia czujnika MAP. Jeżeli samochód stracił moc, podobny efekt może dać nieszczelny przewód dolotowy, problem z układem paliwowym, nieprawidłowa praca EGR, ograniczony przepływ powietrza albo usterka układu doładowania. Szerzej opisaliśmy tę zależność w artykule „Dlaczego auto traci moc? Przyczyny, diagnostyka i skuteczne rozwiązania”.
Podobnie wygląda sytuacja ze zwiększonym spalaniem. Błędna informacja o obciążeniu może wpływać na strategię sterowania silnikiem, ale przyczyn wysokiego zużycia paliwa jest znacznie więcej. Dlatego przed wskazaniem MAP warto uwzględnić problemy opisane również w materiale „Dlaczego samochód więcej pali? Problemy, które zwiększają spalanie i jak je rozwiązać”.
Istotna jest również różnica pomiędzy MAP i MAF. MAP mierzy ciśnienie absolutne, natomiast MAF mierzy przepływ masowy powietrza. W zależności od konstrukcji układu sterownik może korzystać z jednego albo z obu tych sygnałów. Nie są to więc dwie nazwy tego samego elementu.
Objawy ich nieprawidłowej pracy mogą być jednak bardzo podobne. Dlatego przy podejrzeniu problemu z pomiarem powietrza pomocny jest również artykuł „Objawy uszkodzonego przepływomierza. Jak sprawdzić, czy problemem jest MAF?”.
| Objaw | Możliwy związek z MAP | Inna możliwa przyczyna | Co sprawdzić? |
|---|---|---|---|
| Spadek mocy | Błędny sygnał obciążenia lub ciśnienia | Dolot, EGR, paliwo, doładowanie | Live data i ciśnienie pod obciążeniem |
| Nierówna praca | Niewiarygodny odczyt MAP | Nieszczelność, zapłon, EGR | Odczyty i szczelność dolotu |
| Większe spalanie | Nieprawidłowa ocena obciążenia | MAF, lambda, paliwo, temperatura | MAP i pozostałe parametry bieżące |
| Tryb awaryjny | Sygnał poza oczekiwanym zakresem | Doładowanie, EGR, instalacja | Kody i warunki zapisania błędu |
| Check Engine | Problem z sygnałem lub jego wiarygodnością | Przewody, złącze, dolot, inne czujniki | Kod, live data, zasilanie i masę |
Jak sprawdzić czujnik MAP i odróżnić jego usterkę od problemu z dolotem, EGR lub MAF?
Diagnostykę warto rozpocząć od odczytania zapisanych kodów oraz sprawdzenia, w jakich warunkach sterownik zarejestrował nieprawidłowość. W obszarze MAP można spotkać między innymi kody P0105, P0106, P0107, P0108 i P0109. Nie należy jednak interpretować ich jako komunikatu „wymień czujnik MAP”. Kod może dotyczyć nieprawidłowości obwodu, zakresu lub charakteru sygnału, a jej źródłem może być sam czujnik, instalacja albo rzeczywisty problem z ciśnieniem.

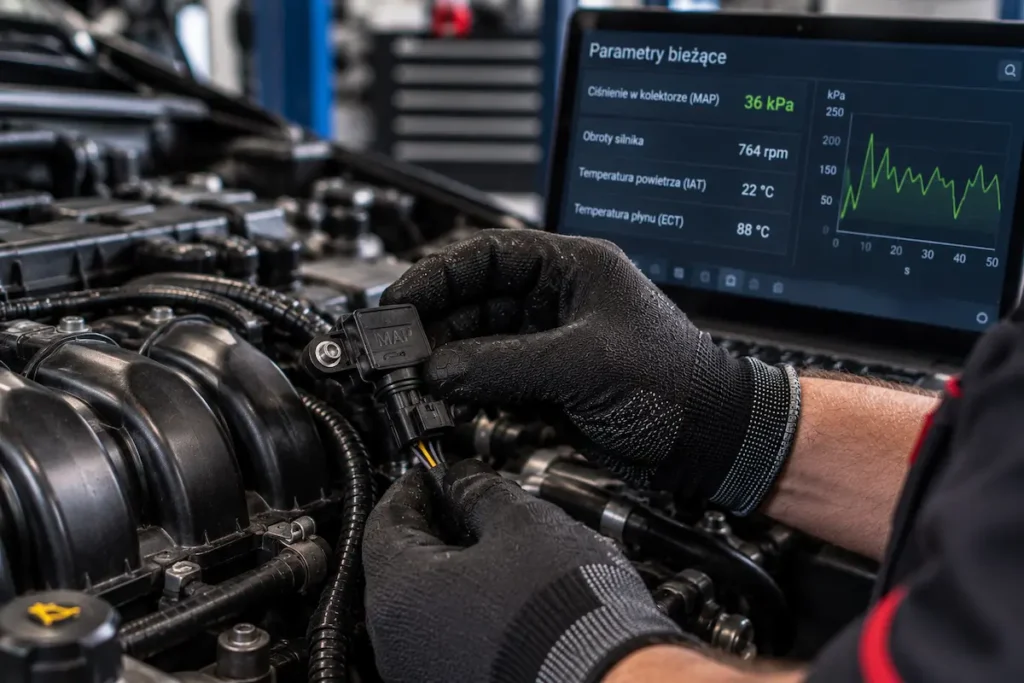

Dlatego kolejnym krokiem jest analiza live data. Mechanik obserwuje, czy wskazanie MAP zachowuje się logicznie podczas zmiany warunków pracy silnika. Znaczenie ma nie tylko sama liczba, ale przede wszystkim jej relacja do obciążenia, obrotów, ciśnienia atmosferycznego, doładowania i innych parametrów dostępnych w danym samochodzie.
Nie istnieje jedna prawidłowa wartość MAP na biegu jałowym, którą można zastosować do każdego pojazdu. Ciśnienie zależy od konstrukcji silnika, jego obciążenia, wysokości nad poziomem morza, temperatury, sposobu sterowania dolotem oraz obecności doładowania. Wyniku z atmosferycznego silnika benzynowego nie można bezpośrednio porównywać z wynikiem turbodiesla i na tej podstawie oceniać sprawności czujnika.
W silniku benzynowym z przepustnicą warunki w kolektorze na biegu jałowym są inne niż przy szeroko otwartej przepustnicy. W jednostce wysokoprężnej sposób interpretacji może wyglądać inaczej, a w silniku turbodoładowanym trzeba dodatkowo uwzględnić pracę układu doładowania. Dlatego internetowa tabela z jedną „prawidłową” wartością ciśnienia może bardziej utrudnić diagnostykę, niż w niej pomóc.
Przy odpowiednich warunkach diagnostycznych przydatne jest także porównanie wskazania MAP przy niepracującym silniku z aktualnym ciśnieniem atmosferycznym lub innym wiarygodnym parametrem odniesienia dostępnym w samochodzie. Takie porównanie nadal wymaga jednak uwzględnienia wysokości, warunków otoczenia oraz konstrukcji systemu.
Jeżeli odczyt wygląda podejrzanie, trzeba sprawdzić zasilanie, masę, przewody i złącze czujnika. Zaśniedziałe styki, uszkodzony przewód albo niestabilne napięcie mogą powodować dokładnie taki sam kod, jaki pojawiłby się przy awarii samego MAP. W konstrukcjach wykorzystujących przewód lub kanał doprowadzający ciśnienie również ten element musi być drożny i szczelny.
Następnie należy spojrzeć na układ jako całość. Nieszczelność dolotu może zmienić rzeczywiste warunki pracy silnika. Zabrudzona lub niewłaściwie pracująca przepustnica może wpływać na przepływ powietrza. EGR zmienia ilość gazów znajdujących się w układzie dolotowym, a problem z jego sterowaniem może zaburzyć oczekiwane zależności między parametrami. W silniku turbodoładowanym podobnego podejścia wymagają przewody ciśnieniowe, sterowanie turbosprężarką i szczelność całej drogi doładowania.
To właśnie dlatego dwa samochody z podobnym kodem i spadkiem mocy nie muszą mieć tej samej usterki.
Dobra diagnostyka tworzy logiczny ciąg: objawy → kody błędów → live data → zachowanie sygnału w różnych warunkach → zasilanie i masa → złącze oraz przewody → szczelność dolotu, podciśnienie i doładowanie → potwierdzenie rzeczywistej przyczyny.
Podobna zasada obowiązuje przy każdej kontrolce silnika. W artykule „Zapaliła się kontrolka Check Engine. Co naprawdę oznacza ten sygnał i kiedy zaczyna się realny problem?” wyjaśniamy, dlaczego kod błędu powinien rozpoczynać diagnostykę, a nie ją kończyć.
Czy można jeździć z uszkodzonym czujnikiem MAP i kiedy potrzebna jest wymiana?
To zależy od charakteru usterki. Przy niewielkim odchyleniu samochód może nadal zachowywać się pozornie normalnie, a jedynym zauważalnym sygnałem będzie Check Engine. Przy większym błędzie odczytu mogą pojawić się problemy z osiągami, reakcją na gaz, stabilnością pracy silnika albo zwiększonym zużyciem paliwa. Sterownik może również zastosować wartości zastępcze i ograniczyć moc.
Jeżeli samochód wyraźnie traci moc, mocno szarpie, intensywnie dymi albo przechodzi w tryb awaryjny, dalsze ignorowanie problemu nie jest dobrym rozwiązaniem. Szczególnie w silniku turbodoładowanym trzeba najpierw ustalić, czy nieprawidłowe wskazanie rzeczywiście pochodzi z czujnika, czy pokazuje prawdziwy problem z doładowaniem.

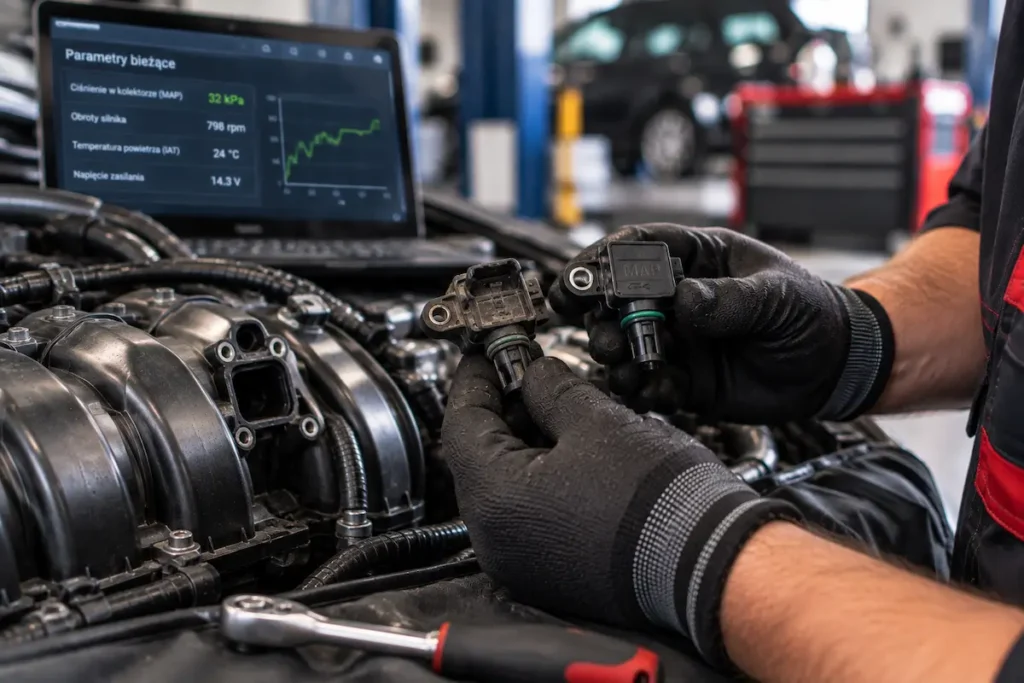

Wymiana MAP ma sens dopiero wtedy, gdy diagnostyka potwierdzi jego nieprawidłową pracę. Jeżeli przyczyną jest uszkodzony przewód, skorodowane złącze, brak prawidłowego zasilania, nieszczelność albo problem z innym elementem układu, nowy czujnik nie usunie usterki.
Po naprawie warto ponownie przeanalizować parametry bieżące i sprawdzić samochód w warunkach, w których wcześniej występował problem. Jeżeli utrata mocy pojawiała się dopiero podczas mocnego przyspieszania, samo kilka minut pracy silnika na postoju nie potwierdza skuteczności naprawy. Trzeba sprawdzić, czy pod obciążeniem sygnał zachowuje się prawidłowo i czy błąd nie powraca.
Takie podejście pozwala uniknąć wymieniania kolejnych sprawnych części. W Orlov Auto Service w Poznaniu, Swarzędzu i Koziegłowach diagnostyka problemów z MAP, dolotem czy doładowaniem powinna zaczynać się od ustalenia, dlaczego sterownik widzi nieprawidłową wartość, a dopiero później prowadzić do decyzji o naprawie lub wymianie konkretnego elementu.
Autor: Mechanicy z Orlov Auto Service – praktyka i doświadczenie z warsztatu.
