Jak sprawdzić bezpieczniki w samochodzie multimetrem i znaleźć przyczynę usterki?
Od znalezienia właściwego bezpiecznika po pomiar napięcia i szukanie zwarcia – praktyczna diagnostyka instalacji dla kierowcy.
Bezpieczniki należą do najprostszych elementów instalacji elektrycznej samochodu, a mimo to potrafią przysporzyć sporo problemów podczas diagnostyki. Gdy nagle przestają działać wycieraczki, gniazdo 12 V, klakson, oświetlenie albo inne urządzenie, sprawdzenie odpowiedniego bezpiecznika jest jednym z pierwszych kroków, które kierowca może wykonać samodzielnie. Nie potrzeba do tego profesjonalnego testera diagnostycznego – w wielu przypadkach wystarczy zwykły multimetr i schemat bezpieczników konkretnego samochodu.
Trzeba jednak wiedzieć, czego właściwie szukamy. W skrzynce mogą znajdować się dziesiątki zabezpieczeń o różnych kolorach, rozmiarach i wartościach, a obok nich przekaźniki. Co więcej, przepalony bezpiecznik nie zawsze jest właściwą przyczyną awarii. Jeżeli zabezpieczenie przepaliło się wskutek zwarcia lub przeciążenia, włożenie nowego może tylko chwilowo przywrócić działanie urządzenia.
Dlatego samodzielna diagnostyka powinna przebiegać według prostej zasady: ustal, który obwód nie działa → znajdź jego bezpiecznik → sprawdź właściwy nominał → wykonaj pomiar → oceń wynik → jeśli bezpiecznik jest uszkodzony, zastanów się, dlaczego do tego doszło. Dzięki temu multimetr służy nie tylko do znalezienia przepalonego zabezpieczenia, ale może również pomóc zdecydować, gdzie szukać problemu dalej.
Jak znaleźć właściwy bezpiecznik i sprawdzić go multimetrem?
Pierwszym krokiem jest odnalezienie skrzynki bezpieczników. W zależności od samochodu może znajdować się pod deską rozdzielczą, z boku kokpitu, pod schowkiem, w komorze silnika albo w bagażniku. Wiele samochodów ma więcej niż jedną skrzynkę, dlatego znalezienie pierwszego panelu z bezpiecznikami nie oznacza jeszcze, że właśnie tam znajduje się zabezpieczenie szukanego urządzenia.
Każdy bezpiecznik chroni określony obwód lub grupę obwodów. Nie istnieje jednak uniwersalny układ, według którego konkretny numer bezpiecznika odpowiada za to samo urządzenie we wszystkich samochodach. Pozycja F15 może odpowiadać za gniazdo zasilania w jednym modelu, a w innym chronić zupełnie inny obwód. Właśnie dlatego należy korzystać ze schematu znajdującego się na pokrywie skrzynki, w instrukcji obsługi albo w dokumentacji przeznaczonej dla konkretnego modelu i wersji pojazdu.
Opisy bywają przedstawione za pomocą symboli lub skrótów. Można spotkać między innymi WIPER przy obwodzie wycieraczek, HORN przy klaksonie, STOP przy światłach hamowania, A/C przy układzie klimatyzacji czy oznaczenia ECU, ECM lub ENG związane z układami sterowania silnika. Gniazdo 12 V może występować pod oznaczeniem takim jak P/OUTLET, CIG lub C/LTR. Są to jedynie przykłady – producenci stosują różne nazewnictwo, dlatego oznaczenie zawsze trzeba odnieść do dokumentacji konkretnego auta.
Na samym bezpieczniku znajduje się również liczba określająca jego nominalny prąd, na przykład 5 A, 7,5 A, 10 A, 15 A, 20 A lub 30 A. Kolor obudowy pomaga rozróżniać popularne wartości w ramach danego typu bezpieczników, ale podczas wymiany należy kierować się przede wszystkim wartością podaną przez producenta. Jeżeli w danym miejscu przewidziano bezpiecznik 10 A, nie wolno wkładać 15 A czy 20 A tylko dlatego, że mocniejszy nie przepala się tak szybko.
W skrzynce można również zobaczyć większe elementy przypominające kostki. Część z nich to przekaźniki, a przekaźnik nie jest bezpiecznikiem. Jego zadaniem jest sterowanie przepływem prądu w obwodzie, często przy wykorzystaniu niewielkiego sygnału sterującego. Dlatego nie każdy element znajdujący się w skrzynce sprawdza się w taki sam sposób.
Kiedy znajdziemy właściwy bezpiecznik, możemy przejść do pomiaru. Najprostsza metoda polega na jego wyjęciu przy wyłączonym badanym obwodzie i ustawieniu multimetru na test ciągłości lub pomiar małej rezystancji. Sondy przykładamy do obu styków bezpiecznika. Sprawny element powinien wykazywać ciągłość i bardzo małą rezystancję, natomiast przepalony będzie miał przerwę. Przed pomiarem warto zetknąć sondy miernika ze sobą, aby zobaczyć, jak konkretny multimetr sygnalizuje ciągłość.
Bezpiecznik można często sprawdzić również bez wyjmowania. Wiele bezpieczników płytkowych posiada na górze dwa niewielkie punkty testowe. Multimetr ustawiamy wtedy na napięcie stałe DC, czarną sondę przykładamy do pewnego punktu masowego, a czerwoną kolejno do obu punktów testowych. Pomiar należy wykonywać w warunkach, w których badany obwód powinien być zasilany – czasami wymaga to włączenia zapłonu lub konkretnego urządzenia.
| Pomiar przed bezpiecznikiem | Pomiar za bezpiecznikiem | Co może to oznaczać? | Co zrobić dalej? |
|---|---|---|---|
| Jest napięcie | Jest napięcie | Bezpiecznik prawdopodobnie przewodzi | Jeśli odbiornik nie działa, sprawdzić dalszą część obwodu |
| Jest napięcie | Brak napięcia | Możliwy przepalony bezpiecznik | Wyjąć bezpiecznik i potwierdzić testem ciągłości |
| Brak napięcia | Brak napięcia | Obwód może nie być aktualnie zasilany | Sprawdzić warunki aktywacji i zasilanie przed bezpiecznikiem |
Załóżmy, że nie działa gniazdo 12 V. Najpierw odnajdujemy w dokumentacji jego bezpiecznik i sprawdzamy przewidziany nominał. Jeżeli napięcie występuje po obu stronach bezpiecznika, a gniazdo nadal nie działa, problemu należy szukać dalej – na przykład w przewodach, połączeniu masowym, samym gnieździe lub sposobie jego sterowania. Jeżeli napięcie jest tylko z jednej strony, wyjmujemy bezpiecznik i potwierdzamy jego stan pomiarem ciągłości.
Dlaczego bezpiecznik się przepala i jak szukać przyczyny w obwodzie?
Bezpiecznik jest zabezpieczeniem instalacji, a nie zwykłym łącznikiem. Jego element przewodzący ma przerwać obwód, gdy przepływ prądu stanie się zbyt duży. Ma to ograniczyć ryzyko nadmiernego nagrzewania przewodów i uszkodzenia elementów instalacji. Dlatego znalezienie przepalonego bezpiecznika odpowiada na pytanie „co przerwało zasilanie?”, ale niekoniecznie odpowiada na znacznie ważniejsze pytanie „dlaczego do tego doszło?”.
Jeżeli zabezpieczenie przepaliło się raz, można wymienić je na bezpiecznik tego samego typu i nominalnej wartości, a następnie sprawdzić działanie obwodu. Jeżeli nowy element natychmiast lub po ponownym uruchomieniu urządzenia również się przepala, nie należy kontynuować wymiany kolejnych bezpieczników. W takim przypadku istnieje powód, dla którego prąd przekracza wartość przewidzianą dla obwodu.

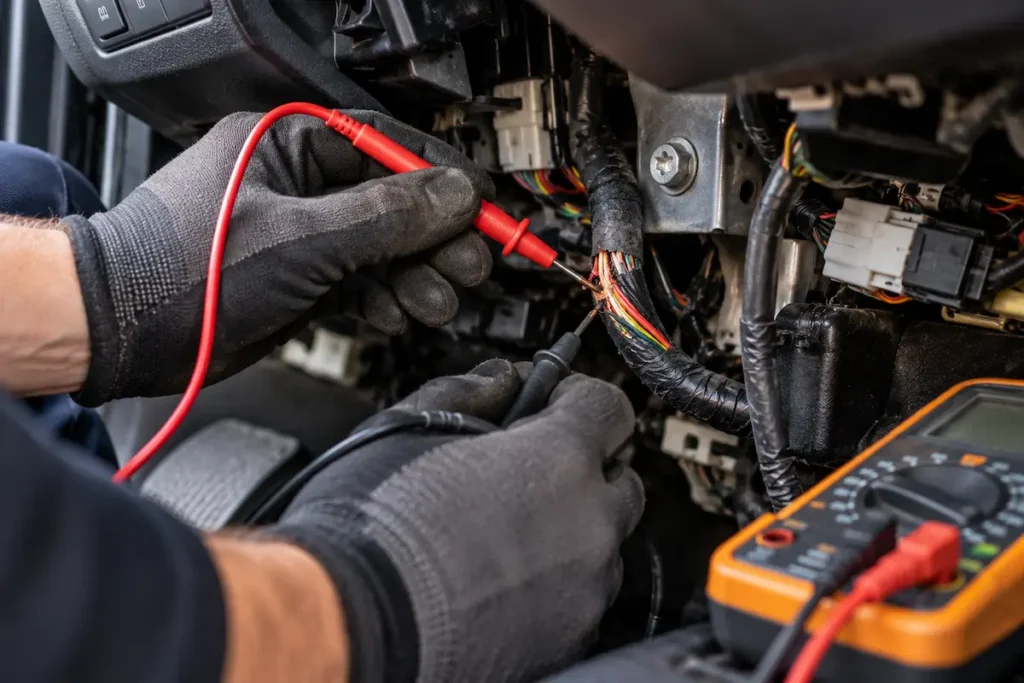

Jedną z możliwych przyczyn jest zwarcie przewodu do masy. Uszkodzona izolacja może sprawić, że przewód zetknie się z metalowym elementem nadwozia. Problem może występować stale albo tylko podczas ruchu samochodu, drgań, skręcania kierownicy czy poruszania konkretną wiązką. Inną możliwością jest uszkodzony odbiornik, który zaczyna pobierać nadmierny prąd, albo problem ze złączem i instalacją.
Wskazówką może być moment, w którym bezpiecznik ponownie się przepala. Jeżeli dzieje się to natychmiast po jego włożeniu, sytuacja wygląda inaczej niż wtedy, gdy zabezpieczenie działa do chwili uruchomienia wycieraczek, nawiewu czy innego odbiornika. W drugim przypadku można już powiązać wystąpienie problemu z aktywacją konkretnej części obwodu. Nadal nie oznacza to jednak, że automatycznie znaleźliśmy uszkodzoną część.
Nigdy nie należy zastępować przepalającego się bezpiecznika zabezpieczeniem o większym amperażu. Jeżeli producent przewidział 10 A, zastosowanie 20 A nie jest naprawą. Bezpiecznik może przestać się przepalać, ale przewody i pozostałe elementy obwodu nadal będą narażone na prąd, przed którym pierwotne zabezpieczenie miało je chronić.
Nie wolno również zastępować bezpiecznika kawałkiem przewodu, folią, drutem czy innym metalowym elementem. W takiej sytuacji praktycznie usuwa się zabezpieczenie z obwodu, co może doprowadzić do przegrzania instalacji i poważniejszych uszkodzeń.
Jeżeli chcemy pójść krok dalej, warto wykorzystać schemat elektryczny. Pozwala on sprawdzić, jakie elementy znajdują się za konkretnym bezpiecznikiem, gdzie obwód się rozdziela i jakie odbiorniki są przez niego zasilane. To właśnie w tym momencie zaczyna się właściwa lokalizacja usterki: bezpiecznik → chroniony obwód → przewody i złącza → odbiorniki → punkty masowe → elementy sterujące.
Zasada jest podobna do interpretowania kodów diagnostycznych. Kod DTC wskazuje kierunek, ale nie powinien automatycznie kończyć diagnostyki wymianą części. Więcej o tej różnicy opisaliśmy w artykule „Kody błędów OBD2 – jak je odczytać i dlaczego sam kod nie wskazuje uszkodzonej części?”. Przepalony bezpiecznik również jest informacją diagnostyczną – często dopiero początkiem poszukiwania rzeczywistego problemu.
Co sprawdzić, gdy bezpiecznik jest dobry, ale urządzenie nadal nie działa?
Sprawny bezpiecznik nie oznacza jeszcze, że cały obwód jest sprawny. Jeżeli napięcie przechodzi przez zabezpieczenie, a urządzenie nadal nie działa, problem znajduje się prawdopodobnie dalej. Może dotyczyć przewodu, złącza, przekaźnika, punktu masowego, samego odbiornika albo układu sterującego jego pracą.
Najpierw warto wykonać kontrolę wzrokową tych fragmentów instalacji, które są dostępne bez skomplikowanego demontażu. Szukamy przetartej izolacji, luźnych złączy, śladów wilgoci, korozji, przegrzania lub wcześniejszych niefabrycznych przeróbek. Jeżeli problem pojawił się bezpośrednio po montażu dodatkowego wyposażenia, naprawie blacharskiej albo innych pracach przy samochodzie, również jest to cenna informacja.
Multimetr pozwala następnie sprawdzić, czy zasilanie dociera do odbiornika i czy ma on prawidłowe połączenie z masą. Trzeba jednak uważać z interpretacją. Samo pojawienie się napięcia na wyświetlaczu nie zawsze oznacza, że obwód jest zdolny dostarczyć odpowiedni prąd pod obciążeniem. Skorodowane lub uszkodzone połączenie może wykazywać napięcie bez obciążenia, a podczas pracy urządzenia powodować znaczny spadek napięcia.
Dlatego przy bardziej zaawansowanej diagnostyce instalacji wykorzystuje się pomiary spadku napięcia wykonywane podczas pracy obwodu. Pozwalają one znaleźć miejsca o nadmiernej rezystancji, na przykład słabe połączenie masowe lub uszkodzone złącze. Jest to jednak kolejny poziom diagnostyki i wymaga zrozumienia przebiegu badanego obwodu.
Warto też pamiętać, że pomiaru rezystancji i testu ciągłości nie wykonuje się na aktywnym, zasilanym obwodzie. Przed takim testem trzeba upewnić się, że badany fragment instalacji jest pozbawiony napięcia oraz że jego odłączenie jest bezpieczne dla konkretnego samochodu. Szczególnej ostrożności wymagają obwody związane z systemami bezpieczeństwa, instalacją wysokonapięciową samochodów hybrydowych i elektrycznych oraz modułami elektronicznymi – nie są to dobre miejsca do nauki obsługi multimetru metodą prób i błędów.
W nowoczesnym samochodzie bezpiecznik może być tylko jednym elementem znacznie większego systemu. Sterownik może decydować o włączeniu odbiornika na podstawie sygnałów z innych modułów, dlatego sprawne zasilanie nie zawsze oznacza, że urządzenie powinno w danej chwili pracować. Jeżeli problem dotyczy systemu monitorowanego elektronicznie, pomocne może być zestawienie pomiarów instalacji z danymi widzianymi przez sterownik. Taką metodę opisujemy szerzej w artykule „Live Data w diagnostyce samochodu – jakie parametry sprawdzać i jak je interpretować?”.
Granica samodzielnej diagnostyki jest więc dość czytelna. Kierowca może ustalić, który bezpiecznik odpowiada za niedziałające urządzenie, sprawdzić jego nominał, ciągłość oraz obecność napięcia i obejrzeć dostępne fragmenty instalacji. Jeżeli jednak bezpiecznik ponownie się przepala, przewody lub złącza się nagrzewają, czuć zapach przegrzanej izolacji albo znalezienie problemu wymaga ingerencji w rozbudowaną instalację, dalszą diagnostykę lepiej pozostawić warsztatowi.
W Orlov Auto Service w Poznaniu, Swarzędzu i Koziegłowach diagnostyka instalacji elektrycznej polega właśnie na znalezieniu przyczyny, a nie wyłącznie skutku. Przepalony bezpiecznik można wymienić w kilkadziesiąt sekund. Znacznie ważniejsze jest ustalenie, dlaczego się przepalił i czy po jego wymianie instalacja rzeczywiście pracuje prawidłowo.
Autor: Mechanicy z Orlov Auto Service – praktyka i doświadczenie z warsztatu.
