Live Data w diagnostyce samochodu - jakie parametry sprawdzać i jak je interpretować?
Same liczby nie wystarczą. Sprawdź, jak mechanik porównuje parametry Live Data i wykorzystuje je do znalezienia rzeczywistej przyczyny usterki.
Podczas diagnostyki samochodu odczyt kodów błędów jest dopiero początkiem. Sterownik może zapisać informację o wykrytej nieprawidłowości, ale aby zrozumieć, co rzeczywiście dzieje się z silnikiem lub innym układem, mechanik często musi zobaczyć jego pracę w czasie rzeczywistym. Do tego służy Live Data, czyli bieżące dane odczytywane ze sterowników podczas pracy samochodu.
Na ekranie testera można obserwować między innymi temperaturę płynu chłodzącego, obroty silnika, przepływ powietrza MAF, ciśnienie w kolektorze MAP, korekty paliwowe, położenie przepustnicy, sygnały sond lambda czy – zależnie od samochodu i zastosowanego systemu – parametry związane z ciśnieniem paliwa, doładowaniem albo pracą EGR. Nie każdy pojazd udostępnia jednak identyczny zestaw parametrów, dlatego lista dostępnych danych zależy od konstrukcji samochodu, sterownika i możliwości urządzenia diagnostycznego.
Najważniejsze jest jednak coś innego: Live Data nie interpretuje samochodu za mechanika. Pojedyncza liczba bez znajomości warunków pracy często mówi niewiele. Wartość, która jest prawidłowa na biegu jałowym, może zachowywać się zupełnie inaczej podczas przyspieszania. Dlatego diagnostyka oparta na Live Data polega przede wszystkim na obserwowaniu zależności: warunki pracy → wartość oczekiwana → wartość rzeczywista → reakcja parametru → porównanie z innymi danymi → pomiar → potwierdzenie przyczyny.
Co to jest Live Data i jakie parametry można odczytać podczas diagnostyki?
Live Data to bieżące informacje dostępne w sterowniku samochodu. W przeciwieństwie do kodu DTC, który informuje o wykryciu określonej nieprawidłowości, dane bieżące pozwalają obserwować, jak wybrane parametry zmieniają się podczas pracy silnika. Dzięki temu można zobaczyć różnicę pomiędzy zachowaniem samochodu na zimnym silniku, po rozgrzaniu, na biegu jałowym, przy zwiększaniu obrotów czy podczas jazdy pod obciążeniem.
Jednym z podstawowych parametrów jest temperatura płynu chłodzącego ECT. Po dłuższym postoju jej odczyt powinien być logiczny w stosunku do rzeczywistej temperatury silnika i otoczenia, a po uruchomieniu powinien zmieniać się wraz z rozgrzewaniem jednostki. Jeżeli zimny silnik według sterownika ma temperaturę charakterystyczną dla jednostki już rozgrzanej albo wartość zachowuje się nielogicznie, jest to powód do dalszego sprawdzenia czujnika, instalacji i samego układu chłodzenia. Nie oznacza jednak automatycznie uszkodzenia czujnika.
Bardzo przydatne są również dane związane z ilością powietrza trafiającego do silnika. W zależności od konstrukcji układu sterownik może wykorzystywać między innymi MAF, czyli informację o przepływie masy powietrza, oraz MAP, czyli ciśnienie bezwzględne w kolektorze dolotowym. Tutaj również nie powinno się oceniać czujnika wyłącznie na podstawie jednej wartości. Trzeba obserwować, czy sygnał reaguje logicznie na zmianę obrotów i obciążenia oraz czy odpowiada temu, co w tym samym momencie pokazują inne parametry.
W diagnostyce silników benzynowych bardzo dużo informacji mogą dostarczyć także STFT i LTFT, czyli krótkoterminowa i długoterminowa korekta paliwowa. Sterownik wykorzystuje korekty do dostosowywania dawki paliwa na podstawie informacji otrzymywanych z układu sterowania silnikiem. Jeżeli korekty wyraźnie zmierzają w jednym kierunku, mechanik nie powinien od razu uznawać tego za awarię konkretnego elementu. Trzeba sprawdzić, dlaczego sterownik próbuje zmienić dawkę i zestawić ten wynik między innymi z przepływem powietrza, ciśnieniem w dolocie, pracą sond oraz warunkami pracy silnika.
Lista parametrów Live Data może być znacznie dłuższa. Standaryzowane dane OBD2 obejmują między innymi obroty, temperaturę płynu, temperaturę powietrza dolotowego, obciążenie silnika, MAP, MAF, korekty paliwowe, położenie przepustnicy i część danych związanych z sondami lambda. Konkretna dostępność zależy jednak od samochodu. Dlatego brak określonego parametru na jednym testerze lub w jednym pojeździe nie oznacza automatycznie awarii systemu diagnostycznego.
Jeżeli chcesz najpierw zrozumieć, skąd biorą się informacje poprzedzające analizę danych bieżących, warto przeczytać „Diagnostyka komputerowa samochodu – co sprawdza mechanik i czy zawsze pokazuje usterkę?” oraz „Kody błędów OBD2 – jak je odczytać i dlaczego sam kod nie wskazuje uszkodzonej części?”. Live Data jest kolejnym etapem tego samego procesu – pozwala przejść od informacji zapisanej przez sterownik do obserwacji rzeczywistego zachowania układu.
| Parametr | Co pokazuje? | Co może zwrócić uwagę? | Z czym porównać? |
|---|---|---|---|
| ECT | Temperaturę płynu chłodzącego | Nielogiczną wartość lub zmianę temperatury | Temperaturą silnika, otoczenia i przebiegiem rozgrzewania |
| MAP / MAF | Ciśnienie lub przepływ powietrza | Brak logicznej reakcji na zmianę pracy silnika | Obrotami, obciążeniem, przepustnicą i dolotem |
| STFT / LTFT | Korektę dawki paliwa | Dużą lub nietypową korektę w danych warunkach | MAF, MAP, sondami, paliwem i szczelnością dolotu |
| Ciśnienie paliwa | Odczyt ciśnienia w obsługiwanym układzie | Rozbieżność lub niewłaściwą reakcję pod obciążeniem | Wartością wymaganą i rzeczywistym pomiarem |
Jak interpretować Live Data i dlaczego pojedyncza wartość może wprowadzać w błąd?
Największym błędem podczas analizy Live Data jest próba znalezienia jednej „prawidłowej liczby” dla każdego parametru. W internecie można znaleźć wiele tabel z wartościami MAP, MAF, ciśnienia paliwa czy korekt, ale bez znajomości konkretnego silnika, sposobu sterowania i warunków pomiaru taka liczba może być niewiele warta. Inaczej zachowuje się silnik wolnossący, inaczej turbodoładowany, inne wartości mogą występować podczas zimnego rozruchu, a inne przy pełnym obciążeniu.
Dlatego mechanik patrzy przede wszystkim na zależności i reakcję parametrów. Jeżeli kierowca wciska pedał przyspieszenia, zmieniają się obroty, obciążenie i ilość powietrza potrzebnego silnikowi. Odczyty związane z przepływem, ciśnieniem czy położeniem przepustnicy powinny zachowywać się w sposób odpowiadający tej zmianie. Wartość może wyglądać wiarygodnie w jednym punkcie pracy, a mimo to ujawniać problem dopiero podczas dynamicznej zmiany obciążenia.
Dobrym przykładem jest MAF. Sam odczyt przepływomierza na biegu jałowym nie zawsze wystarcza do jego oceny. Jeżeli samochód traci moc dopiero podczas przyspieszania, trzeba zobaczyć, jak sygnał zachowuje się właśnie wtedy. Co więcej, nieprawidłowy wynik nie musi oznaczać awarii przepływomierza – wpływ mogą mieć problemy z dolotem, rzeczywistą ilością powietrza lub innymi elementami układu. Dlatego temat ten szerzej opisaliśmy w artykule „Objawy uszkodzonego przepływomierza. Jak sprawdzić, czy problemem jest MAF?”.
Podobnie jest z MAP. Odczyt ciśnienia powinien być interpretowany w kontekście konstrukcji silnika, obciążenia i innych parametrów. Jeżeli wartość wydaje się niewłaściwa, trzeba ustalić, czy czujnik przekazuje błędny sygnał, czy rzeczywiście mierzy nieprawidłowe warunki panujące w kolektorze. Nieszczelność, problem z podciśnieniem, doładowaniem albo instalacją elektryczną może zmienić obraz diagnostyczny. Więcej przykładów takiego rozumowania znajduje się w materiale „Objawy uszkodzonego czujnika MAP. Jak rozpoznać problem z ciśnieniem w kolektorze dolotowym?”.
Bardzo dobrym narzędziem diagnostycznym jest również porównanie wartości wymaganej z rzeczywistą, jeśli dany sterownik udostępnia obie informacje. Załóżmy, że podczas mocnego przyspieszania sterownik wymaga określonego ciśnienia paliwa, ale wartość rzeczywista zaczyna wyraźnie odbiegać od wymaganej. Taka obserwacja jest znacznie bardziej wartościowa niż samo stwierdzenie, że „ciśnienie wynosi X”. Nadal nie mówi jednak, czy winna jest pompa, regulator, czujnik, instalacja czy inny element – wskazuje natomiast kierunek dalszych pomiarów.
To samo dotyczy temperatury. Jeżeli samochód stoi przez noc, silnik jest zimny, a odczyt ECT jest zupełnie nielogiczny w stosunku do warunków otoczenia, mechanik otrzymuje mocny sygnał do dalszej kontroli. Jeżeli jednak temperatura rośnie nieprawidłowo podczas jazdy, trzeba rozważyć nie tylko czujnik, ale również rzeczywisty problem w układzie chłodzenia. Live Data pokazuje to, co widzi sterownik – nie zawsze bezpośrednio to, co fizycznie dzieje się z częścią.
Które parametry Live Data warto porównywać podczas szukania usterki?
Najwięcej informacji otrzymuje się wtedy, gdy parametry zostaną dobrane do konkretnego objawu. Jeżeli samochód długo kręci przed uruchomieniem, mechanik może obserwować między innymi obroty podczas rozruchu, temperaturę widzianą przez sterownik oraz parametry układu paliwowego dostępne w danym samochodzie. Przy utracie mocy większe znaczenie mogą mieć przepływ powietrza, MAP, doładowanie, ciśnienie paliwa, pozycja pedału przyspieszenia czy wartości wymagane i rzeczywiste. Nie chodzi więc o otwarcie kilkudziesięciu parametrów naraz, lecz o wybranie tych, które mogą wyjaśnić konkretny problem.
Dobrym przykładem są korekty paliwowe. Jeżeli STFT lub LTFT wskazują, że sterownik systematycznie koryguje dawkę, sama wartość nie odpowiada jeszcze na pytanie „co jest uszkodzone?”. Mechanik powinien sprawdzić, jak korekty zachowują się w różnych warunkach i co w tym samym czasie pokazują parametry związane z powietrzem oraz składem mieszanki. Jeżeli zachowanie zmienia się wraz z obrotami albo obciążeniem, jest to dodatkowa wskazówka pomagająca zawęzić obszar poszukiwań.
Podobną metodę stosuje się przy ciśnieniu paliwa. Jeżeli sterownik udostępnia wartość wymaganą i rzeczywistą, można obserwować, czy układ nadąża za zapotrzebowaniem silnika. Jeżeli rozbieżność pojawia się dopiero pod obciążeniem, diagnostyka powinna uwzględniać właśnie te warunki. Jednocześnie odczyt z czujnika nie zawsze jest równoznaczny z niezależnym pomiarem rzeczywistego ciśnienia. W artykule „Objawy uszkodzonego czujnika ciśnienia paliwa. Jak odróżnić awarię czujnika od problemu z pompą?” pokazujemy, dlaczego porównanie danych jest dopiero etapem prowadzącym do potwierdzenia przyczyny.

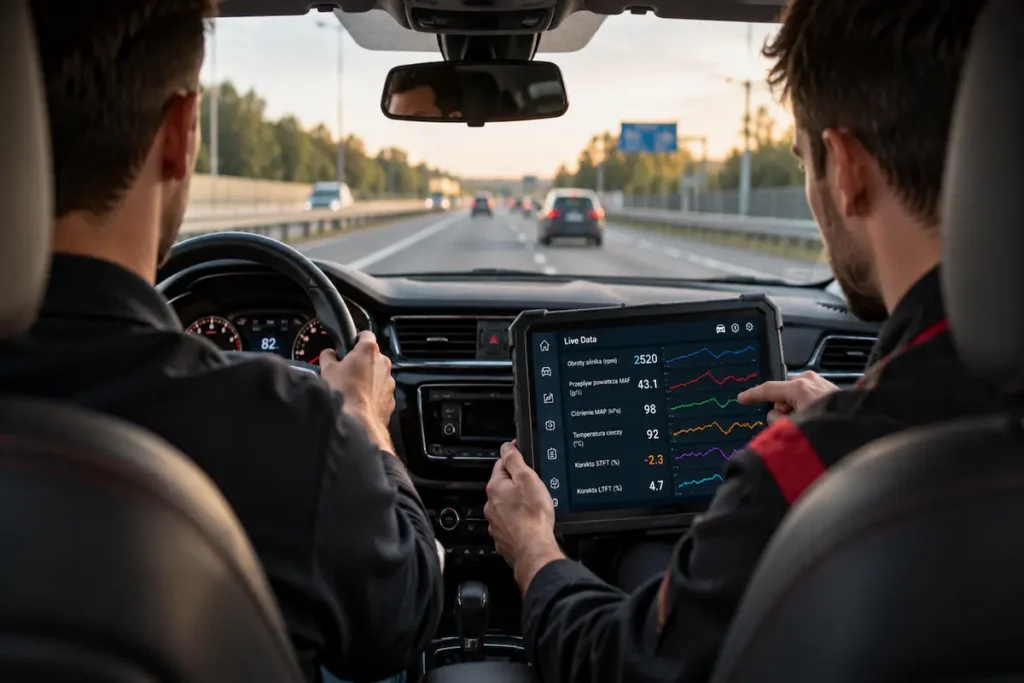

W praktyce bardzo ważne jest również odtworzenie warunków, w których kierowca zauważa problem. Jeżeli samochód szarpie tylko na zimno, analizowanie wyłącznie całkowicie rozgrzanego silnika może niczego nie wykazać. Jeżeli traci moc przy wyprzedzaniu, parametry obserwowane na biegu jałowym również mogą wyglądać prawidłowo. Z tego powodu Live Data można analizować podczas rozruchu, rozgrzewania, pracy na biegu jałowym, zwiększania obrotów, a gdy jest to potrzebne i bezpieczne – również podczas jazdy próbnej.
Trzeba przy tym pamiętać, że nie każdy nieprawidłowy odczyt oznacza uszkodzenie czujnika. Czujnik może prawidłowo informować sterownik o rzeczywistym problemie występującym w samochodzie. MAP może poprawnie rejestrować niewłaściwe ciśnienie, sonda lambda może reagować na rzeczywisty problem ze składem mieszanki, a czujnik ciśnienia paliwa może prawidłowo pokazywać spadek ciśnienia spowodowany innym elementem układu. Wymiana czujnika w takiej sytuacji nie usuwa przyczyny.

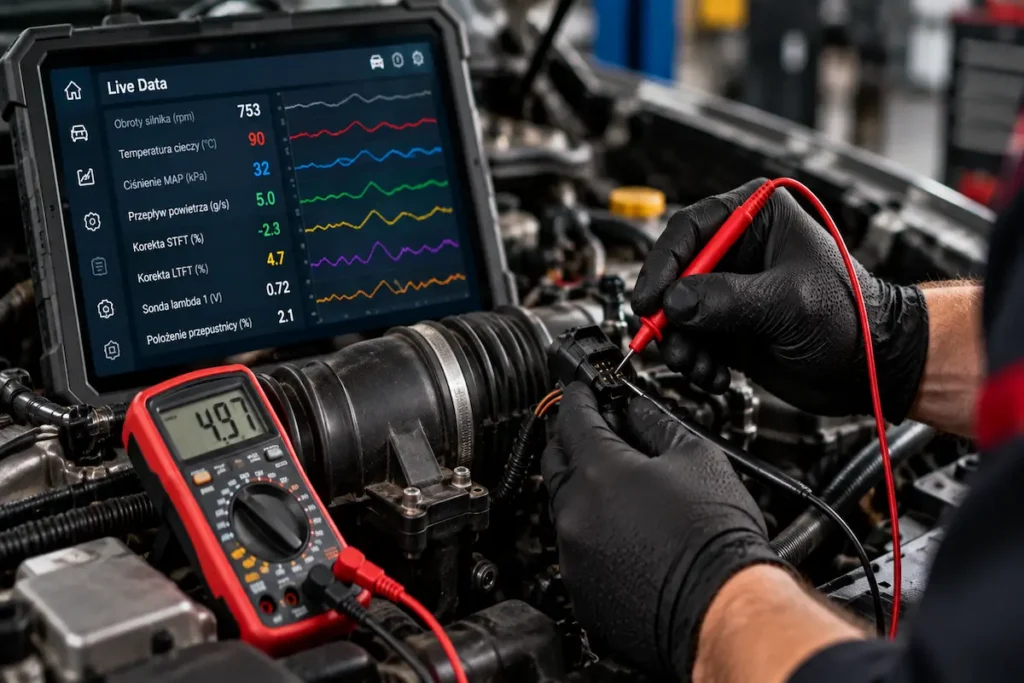

Dlatego profesjonalna analiza Live Data nie polega na szukaniu czerwonej wartości na ekranie testera. Polega na zadaniu pytania, czy dane są logiczne dla aktualnych warunków i czy poszczególne parametry potwierdzają ten sam kierunek diagnostyki. Dopiero wtedy przechodzi się do kontroli instalacji, pomiarów elektrycznych, pomiaru rzeczywistego ciśnienia, sprawdzenia szczelności albo innych testów wymaganych przez dany układ.
Jeżeli dane bieżące wskazują nieprawidłowość, ale jej przyczyna nie jest jednoznaczna, warto przejść od samego odczytu parametrów do pełnej diagnostyki samochodowej w Poznaniu. W Orlov Auto Service w Poznaniu, Swarzędzu i Koziegłowach dane ze sterowników traktujemy jako element procesu diagnostycznego – ich zadaniem jest pomóc znaleźć obszar problemu, który następnie można sprawdzić i potwierdzić odpowiednim pomiarem.
Autor: Mechanicy z Orlov Auto Service – praktyka i doświadczenie z warsztatu.
